隧道機電與環境監測系統是公路隧道、市政隧道安全運營管控的核心組成部分，實時采集隧道內風速風向、CO 濃度、能見度、路面亮度等環境參數，支撐通風調控、照明聯動、交通預警、消防應急處置。隧道項目招標環節技術條款、設備合規性、通訊協議、環境適應性、平臺對接要求繁多，選型不當極易造成后期調試?yán)щy、運維成本上升。本文梳理隧道監測系統關鍵招標要點，并針對環境感知設備提供選型方案，推薦 TW-SQX1 隧道風速風向儀、TW-SDN1 隧道 COVI 檢測器、TW-DN1/TW-DW1 隧道亮度檢測器。天蔚設備咨詢聯系方式：13276363312

一、隧道監測系統核心招標要點

設備環境適應性硬性指標

隧道內常年高濕、粉塵大、尾氣腐蝕、溫差波動明顯，招標文件應明確防護等級、工作溫濕度、防凝露、防尾氣腐蝕要求，嚴禁選用普通室外氣象傳感器；需規定長期連續運行穩定性、平均無故障工作時長，規避簡易民用設備。

計量精度與行業標準要求

CO、能見度、風速、亮度監測設備需符合公路隧道相關規范，明確量程、分辨率、允許誤差；重點關注 COVI 一體機不能簡單拆分標定，要求支持連續不間斷測量，避免啟停式測量帶來的數據斷層。

通訊與系統兼容性

優先要求標準 Modbus-RTU/TCP 協議，支持 RS485、以太網輸出；明確數據主動上傳、斷點續傳功能；預留對接隧道監控上位機、交通綜合管控平臺接口，支持二次開發，杜絕封閉私有協議設備。

安裝、運維與標定要求

招標文件寫明安裝方式、支架配套要求；明確設備現場標定方式、標定周期，優先選擇無需頻繁拆卸、支持遠程參數校準產品；約定備品備件、質保期限、現場調試服務。

數據聯動功能

要求監測數據可接入隧道監控系統，實現根據 CO 濃度、能見度自動聯動風機，依據洞內亮度自動調節照明回路，形成感知 — 傳輸 — 聯動閉環控制。

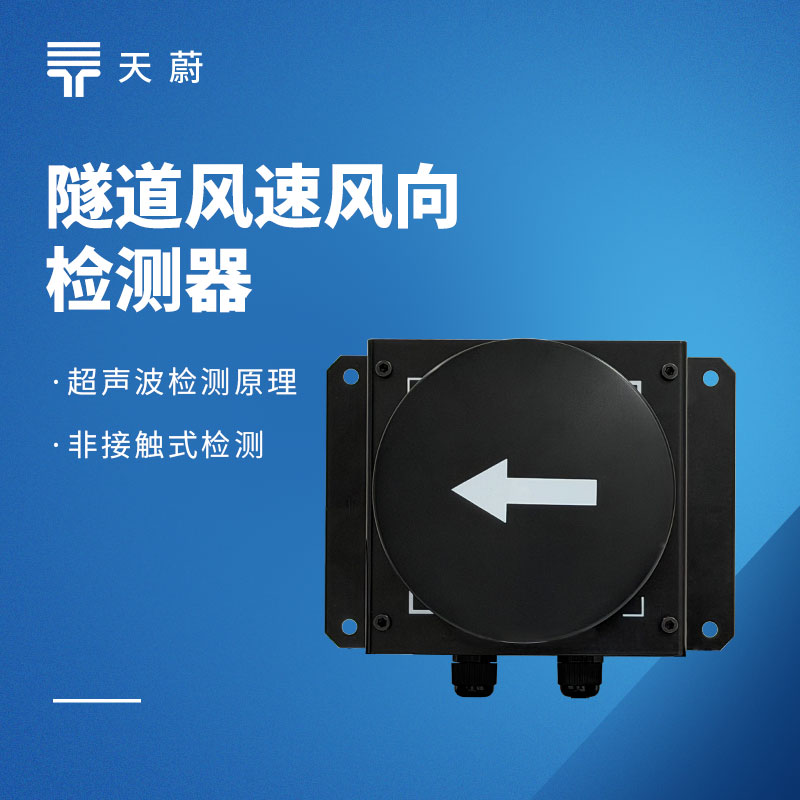

方案 1：TW-SQX1 隧道風速風向儀

??核心競爭力 1：隧道專用一體化結構，抗尾氣粉塵干擾，適配隧道狹長空間氣流監測。針對隧道紊流、往復氣流工況優化探頭結構，能夠精準識別正向、反向風速，有效捕捉車輛通行帶來的瞬時氣流波動，輸出風速、風向?qū)崟r(shí)數值，為隧道通風系統智能調控提供依據。

??核心競爭力 2：高防護一體化外殼，長期耐潮濕、抗腐蝕。整機高等級密封防護，內部防凝露設計，抵御汽車尾氣、油煙、粉塵附著；無易磨損機械轉軸，相比機械式風速風向設備，不存在軸承卡滯、積灰失效問題，大幅降低隧道內巡檢維護頻次。

??核心競爭力 3：標準化信號輸出，適配隧道監控系統集成。支持 RS485 Modbus 協議，量程、報警閾值可遠程設置；功耗適配隧道恒電供電方案，支持長時間不間斷在線監測，支架安裝簡便，可懸掛于隧道拱頂、側壁標準點位，兼容既有隧道改造與新建隧道項目。

方案 2：TW-SDN1 隧道 COVI 檢測器

??核心配置：一體化 CO / 能見度集成檢測設備，一臺設備同時采集一氧化碳濃度與能見度指標；采用光學檢測原理，針對隧道尾氣環境優化光路算法，降低粉塵、水汽交叉干擾；整機防塵防潮外殼，適合隧道長期連續運行。

??核心優勢：集成式設計減少隧道布設點位、降低管線施工成本；內置智能濾波算法，過濾車輛瞬時揚塵造成的數據異常波動，輸出穩定有效監測數據；支持閾值報警輸出，可直接聯動隧道風機啟?？刂啤９鈱W(xué)窗口自帶污染補償機制，緩解尾氣油污附著帶來的精度漂移。

??關鍵參數：覆蓋公路隧道規范標準量程，支持 Modbus 通訊；支持本地參數配置、遠程校準；具備故障自診斷功能，設備異常狀態主動上傳監控平臺，方便運維人員快速定位故障點位。

??適配場景：高速公路隧道、市政城市隧道、下穿通道、長距離山體隧道環境監測，新建隧道機電配套、老舊隧道監測系統升級改造。

方案 3：TW-DN1 / TW-DW1 隧道亮度檢測器

??核心配置：分為洞內型 TW-DN1、洞口晝夜過渡型 TW-DW1 兩款；光電感應探頭，符合隧道照明亮度檢測相關技術要求；外殼防腐密封設計，防積水、防塵；支持 RS485 信號輸出，具備遮光保護結構，避免強光直射造成測量偏差。

??核心優勢：TW-DW1 洞口亮度檢測器針對隧道口 “黑洞效應、白洞效應” 設計，監測洞外自然光變化；TW-DN1 用于隧道內部路段亮度采集，兩者配合實現洞口照明分級調光。響應速度快，能夠跟隨晝夜、陰晴光照動態變化，支撐照明系統智能節能控制，有效降低隧道照明能耗。設備安裝調試簡單，零點、量程可現場校準。

??關鍵參數：寬量程亮度測量，低照度、高照度區間均保持穩定精度；抗電磁干擾，適應隧道內大量機電設備共存的復雜電磁環境；長期工作零點漂移小。

??適配場景：隧道洞口明暗過渡區、隧道中間段、緊急停車帶亮度監測，配合照明控制系統實現自動調光。

選型總結

TW-SQX1 隧道風速風向儀用于監測隧道氣流狀態，為通風系統調控提供氣流數據；TW-SDN1 一體化 COVI 檢測器實現一氧化碳與能見度同步監測，是隧道空氣質量、排煙通風聯動的核心感知設備；TW-DW1 洞口亮度檢測器搭配 TW-DN1 洞內亮度檢測器組合使用，完整覆蓋隧道洞口至洞內全路段亮度監測，聯動照明節能控制。新建隧道項目建議整套統一選型，保障通訊協議統一、設備外觀安裝標準化；既有隧道改造項目可按需單點替換；招標文件編制時可將上述設備精度、防護、通訊、功能指標作為技術評審重點，規避非標設備，保障隧道監測系統長期穩定運行。
